Специализированная инженерная служба «Виброэксперт». Устранение дисбаланса и виброналадка вращающегося оборудования на стационарных станках (от 200 грамм до 3.5 тонн) или с оперативным выездом инженеров в любой регион.
МетодикаВиброобследование агрегата с проведением спектрального анализа вибрации
ПроцессРасчет масс и углов установки грузов
Срок выполненияОт 1 до 5 рабочих дней
01Главная+
Все предлагаемые вашему вниманию приборы и оборудование, а так же программное обеспечение разработано тремя предприятиями НИИ ОЭП, ООО "Лабораторией вибраций "РОТОР СПб" им. А. С. Гольдина" и ООО "Виброэксперт" прошло тщательное тестирование и испытания в реальных условиях работы специалистами "РОТОР СПб"..
.Работа балансировщика и виброналадчика никогда не станет ремеслом. Это искусство!
02Балансировка+
Приступил к работе новый цех в Ломоносовском р-оне Ленинградской области д. Рабегаево.
Новый цех оборудован модернизированным зарезонансным балансировочным станком МЗОР МС9718МП повышенной точности и увеличенной длинны (6м) грузоподьёмность от 30 до 3500кг.
// ПРИБОРЫ И ОБОРУДОВАНИЕ
Виброизмерительные приборы и системы
Перенесенный каталог старого сайта: оборудование для балансировки, вибродиагностики, виброконтроля и модернизации станков.
ВТБ-2М+
Виброметр, тахометр, балансировщик
Прибор начального инженерного уровня для балансировки роторов, оценки вибрационного состояния агрегатов и работы с ПК. Разрабатывался с учетом замечаний профессиональных виброналадчиков.
Более быстрый и исследовательский прибор для сложных объектов, где важны скорость измерения, анализ спектра и оперативность принятия решения при пуске или наладке агрегата.
Сбор маршрутов измерений
Спектральный анализ
Работа с критичными агрегатами
ВИБРОКОНТРОЛЬ
Системы виброконтроля с температурой
Гибкая система мониторинга: один датчик позволяет получать СКЗ виброскорости в заданном направлении и температуру в точке установки.
8-канальный блок от 22 000 рублей
Меньше монтажных линий и датчиков
Вывод информации на компьютер оператора
01Приборы и оборудование для балансировки и вибродиагностики.+

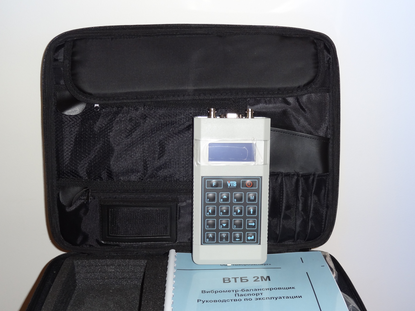

ВТБ-2М+ (Виброметр, тахометр, балансировщик)
ВТБ-2М+ по функциональности соответствует требованиям самого придирчивого инженера-виброналадчика. Выгодно отличается от других аналогичных приборов высокой скоростью получения данных замеров. Отличный виброизмерительный прибор начального уровня. Существует три версии данного прибора ВТБ-2, ВТБ-2М, ВТБ-2М+. Специалисты нашей лаборатории с удовольствием используют его для балансировки и оценки вибрационного состояния различных агрегатов. ВТБ-2М+ обладает встроенным программным обеспечением для балансировки роторов. Версия прибора ВТБ-2М+ отличается как по функциям так и по схемотехнике от двух предыдущих версий. . Прибор дорабатывался с учётом замечаний профессиональных
виброналадчиков ООО "РОТОР СПб". При использовании специального блока с успехом может заменить, например вышедший из строя измерительный комплекс балансировочного станка. Имеется возможность связи прибора с ПК, возможность измерений по заранее заданному маршруту и ряд некоторых функций вибродиагностики. Учитывая вполне гуманную розничную цену, на настоящий момент времени для начинающего балансировщика ВТБ-2М+ является, пожалуй, лучшим выбором. Исключительно подходит в качестве наглядно-демонстрационного пособия в процессе обучения виброналадчиков. Техническое писание и инструкцию по эксплуатации можно просмотреть или скачать здесь. При необходимости, по желанию заказчика может быть поставлено дополнительное программное обеспечение.

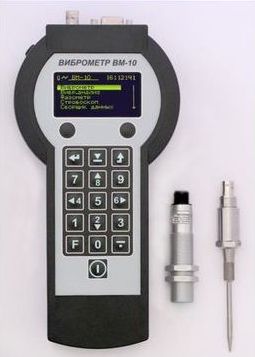

ВМ-10 (Виброметр, сборщик, анализатор спектра)
ВМ-10 прибор
более продвинутый в плане виброанализа, по сравнению с ВТБ-2М, что не
сказывается на его быстродействии. Прибор можно уже рассматривать как "исследовательский"
для более глубокого анализа работы агрегата или механизма не смотря на это
прибор прост в обращении, поскольку разрабатывался с участием профессиональных
инженеров-виброналадчиков ООО "РОТОР СПб". При работе на объекте
очень часто необходимо работать быстро, поскольку агрегат по вибрационному состоянию находится в
критическом состоянии и от быстродействия прибора зависит продолжительность пуска и
соответственно скорость принятия решения.
Вашему вниманию предлогается очень гибкая система виброконтроля по очень разумной цене, один датчик которой позволяет получать сразу два очень необходимых параметра: СКЗ вибрации по виброскорости в заданном направлении, а также температуру в точке установки датчика, что сокращает количество монтажных линий и датчиков необходимых для осуществления мониторинга агрегата. Большая длинна соеденительных кабелей без применения усилительно согласуещей аппаратуры. Существует множество гибких вариантов установки. Ну конечно вывод информации на компьютер оператора.
Стоимость 8-канального блока от 22 000р..
Второй вариант установки системы.
Возможен такой вариант системы – на каждый датчик
используется свой измеритель регулятор (от 6800
руб за штуку в зависимости от исполнения). Он отображает вибрацию и температуру по каждому каналу. Имеет
релейные выходы на аварию и интерфейсModBusдля подключения к компьютеру. На четыре датчика один блок питания
24-4к (11200 руб). Стоимость одного датчика всего 24500р. . Плюс коробки и
кабели. Все работает автономно и легко наращивается. Легко подключается к
компьютеру. Длина кабелей до200
метров. Окажем помощь при монтаже, отладке оборудования.
Информация не является публичной офертой.
.
// ОПЫТ И РЕАЛЬНЫЕ РАБОТЫ
Модернизация, изготовление и балансировка
МОДЕРНИЗАЦИЯ СТАНКОВ
Вторая жизнь старых балансировочных станков
Старые станки часто сохраняют надежную механику, но проигрывают из-за устаревших измерительных блоков. Установка пульта ВТБ-2С и современного ПО раскрывает новые возможности: повышает точность, упрощает работу и позволяет сохранить исправные станочные датчики.
До восстановленияПосле модернизацииГотовый станокВ работе
ИЗГОТОВЛЕНИЕ
Балансировочные станки до 8000 кг
Изготовление зарезонансных балансировочных станков с ленточным приводом. В старом разделе показан станок для роторов массой до 5000 кг, установленный в Санкт-Петербурге.
ЦЕХ В РАЗБЕГАЕВО

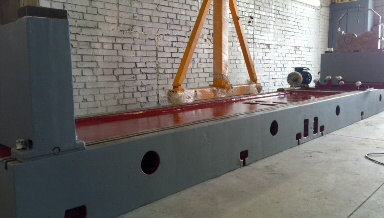

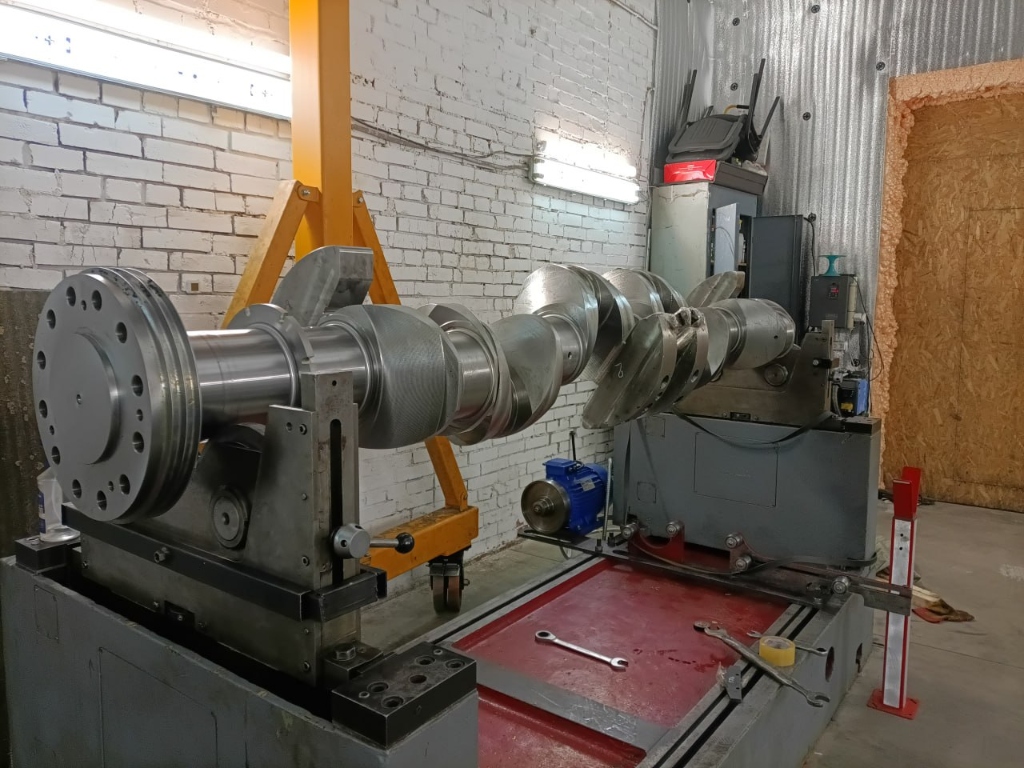

Станок МЗОР МС9718МП
Новый цех оборудован модернизированным станком повышенной точности: длина до 6 м, грузоподъемность от 30 до 3500 кг.
ПОЛЕВОЙ КЕЙС
Модернизация станка во Вьетнаме
Восстановление старых опор, разработка ленточного привода, масляной станции и новых вкладышей с последующей балансировкой ротора.
01Модернизация, ремонт балансировочных станков.+
Многие предприятия, нуждаясь в низкочастотной балансировке на своей базе, и, в силу тех или иных обстоятельств, не имея возможности купить новый станок, продолжают работу на устаревшем оборудовании, или приобретают станок "б/у". Обоснованно ли они поступают? Вполне. Старые станки абсолютно надёжны в плане механического оборудования и легко могли бы составить конкуренцию новым, если бы не их измерительные блоки.
До проведения востановления. (грузоподьёмность 3000кг).
Работа практически закончена.
Первый ротор на балансировке 5500кг. (грузоподьёмность 8000кг)
Как выглядит проделанная работа сегодня.
Установка измерительного пульта ВТБ-2С производства ООО "ВиброЭксперт" и применение программного обеспечения, разработанного совместно с ООО "Лаборатория вибраций "РОТОР СПб" им. А. С. Гольдина" позволяет старым балансировочным станкам не только обрести вторую жизнь, но и раскрыть новые возможности, а именно - повышенная точность балансировки, небывалую простоту в обращении, ведь станок, оснащённый этим прибором не нуждается ни в какой предварительной настройке.
Выбор габаритов прибора тоже не является пустяковым вопросом. На наш взгляд, нам всё же удалось найти приемлемое решение. Прибор получился не очень большой, но и не излишне миниатюрный, с удобным расположением органов управления и информативным дисплеем.
Была поставлена ещё одна цель: максимальная универсальность прибора. ВТБ-2С может работать практически с любыми станочными датчиками вибраций. Таким образом, если датчики модернизируемого станка сами по себе исправны и отвечают требованиям действующей нормативно-технической документации, то менять их при модернизации станка не нужно. Это приводит к дополнительному снижению цены прибора.
ВТБ-2С может монтироваться как на зарезонансном , так и на дорезонансном двухопорном балансировочном станке, независимо от его размеров и специализации. При необходимости возможна поставка прибора и ПО для большего количества опор по специальному заказу. Желающие всегда могут ознакомиться с работой ранее установленных ВТБ-2С на ряде предприятий России.. Полное описание прибора и Инструкцию Пользователя ВТБ-2С Вы можете скачать или просмотреть здесь
Если станок имеет только один осевой карданный привод, то, по желанию заказчика, возможна разработка и установка ленточного привода с частотным регулированием скорости вращения балансируемого ротора.
02Изготовление балансировочных станков+
ООО "Виброэксперт" принимает заказы на изготовление зарезонансных балансировочных станков с ленточным приводом грузоподьёмностью до 8000кг. На снимках станок для балансировки роторов массой до 5000кг. Установлен в Санкт-Петербурге, ООО "Энергоремонт".
.
// ВЬЕТНАМСКИЙ ПРОЕКТ

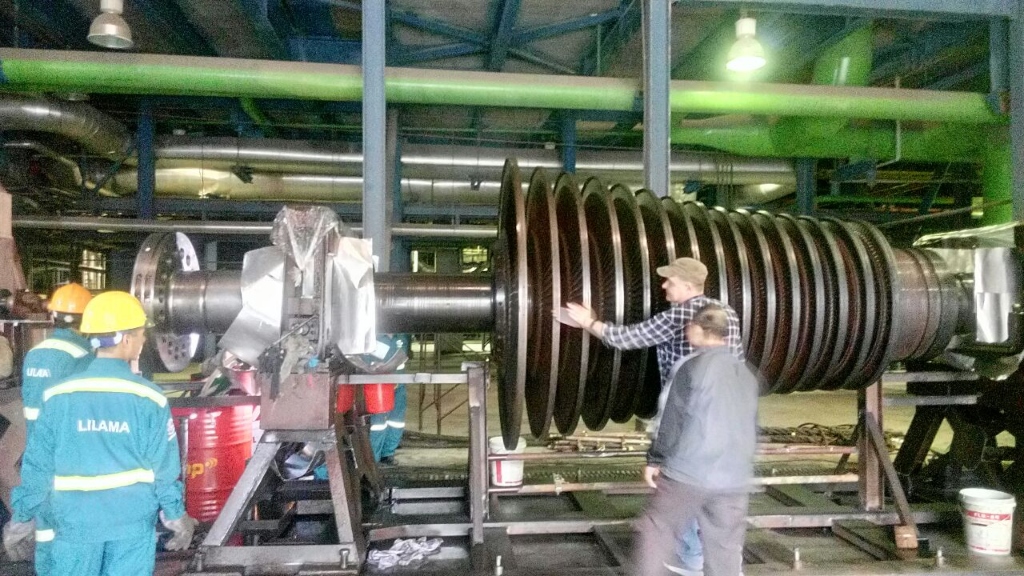

Вьетнам. Из того, что было
История восстановления балансировочного станка для турбоагрегата К-300 российского производства.
ТУРБОАГРЕГАТ К-300
Зарезонансный балансировочный станок, собранный на месте
После 12 лет работы турбоагрегат остановили на капитальный ремонт. Для переоблопачивания РВД потребовалась балансировка, но в окрестностях Вьетнама и даже близлежащего Китая не оказалось станка нужной грузоподъемности.
Команда вылетела с планом модернизировать станок, который когда-то оставался на электростанции после монтажа турбины. На месте нашли только две стойки от старого резонансного станка. Остальное пришлось рассчитывать, чертить и отдавать в работу прямо на площадке.
12 летагрегат работал без остановки и текущего ремонта
2 опорынашли от старого балансировочного станка
11 днейуложились по срокам выполнения работ
Нашли две опоры от старого станкаОтсекаем всё лишнееВносим изменения в конструкциюЛенточный привод, масляная станция, вкладышиРотор ВД на месте
01Вьетнам. Из того, что было.+

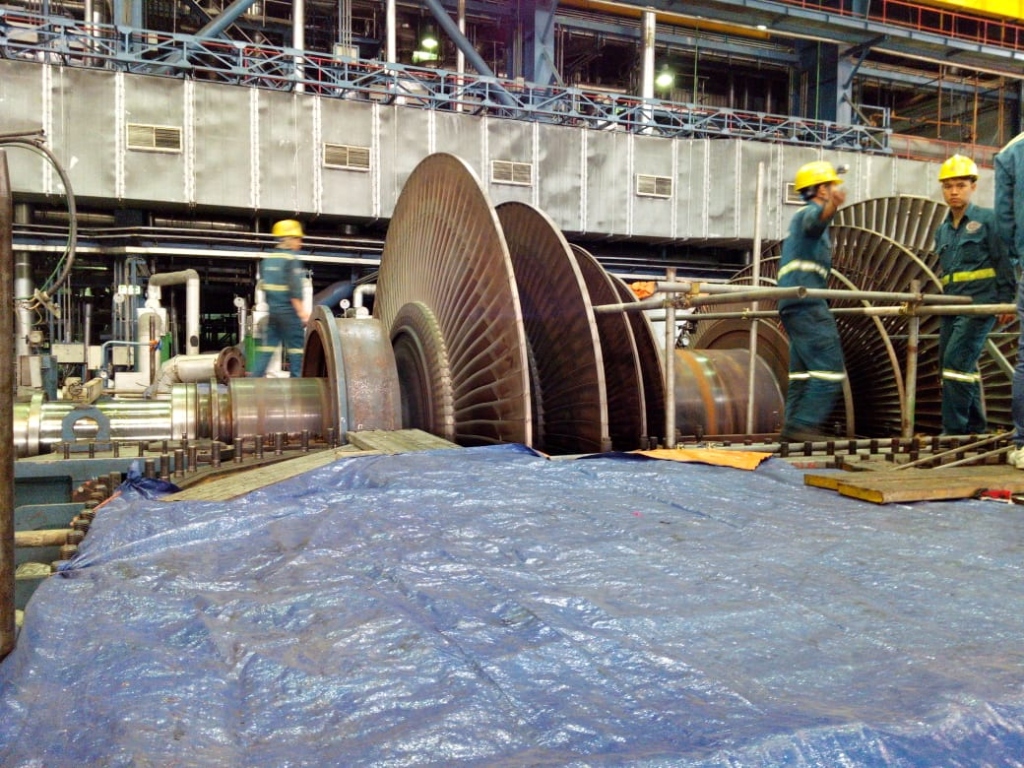

Хочу поделиться личным опытом по
балансировке турбоагрегата К-300 российского производства, установленного в
республике Вьетнам. Данный агрегат после монтажа от известного завода в России
проработал без остановки и текущих ремонтов 12 лет. Наконец, вьетнамские
специалисты решили его остановить и выполнить капитальный ремонт.Для ремонта вызвали российских специалистов, которые выполнили переоблапачивание РВД , соответственно, потребовалась балансировка. При беглом опросе выянилось, что в окрестностях Вьетнама, и, даже, близлежащего Китая, балансировочные станки большой грузоподъемности отсутствуют. В таком виде с этой историей познакомился я, когда ко мне обратились из ООО "Энерготех", с просьбой решения
данной проблемы. Вылетели во Вьетнам мы с готовым планом - модернизировать станок, который изначально был на электростанции в момент постройки турбины, но по факту он был разобран и распилен вьетнамцами за ненадобностью и непониманием зачем нужна эта махина.
На задворках энергоблока были найдены
останки резонансного балансировочного станка, который оставался после монтажа
турбины К-300. Вернее две стойки, остальное отсутствовало и
где оно остальное - выяснить не удалось. Было принято решение построить зарезонансный балансировочный станок.
Надо отдать должное, вьетнамцы работали круглые сутки, плюс повезло - бригада с
которой довелось работать оказалась с "нормальными" руками. Во второй
поездке повезло меньше, но это - совершенно другая история. Все расчёты и
чертежи делались на месте и тут же отдавались в работу. А как это было, видно
на фотографиях и видео.
Нашли две опоры от старого станка.
Отсекаем всё лишнее.
Вносим в конструкцию изменения.
Разрабатываем ленточный привод, маслянную станцию и новые вкладыши.
Можно попробовать.
Накидываем электронику, производим пробный пуск.
Балансируем.
Ротор ВД на месте.
По срокам уложились в одинадцать дней.
// ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
«Вектор Станок Про»
Программа из старого сайта перенесена как отдельное направление: метод переворота для учета погрешности балансировочных оправок, сохранение выполненных балансировок, расчет остаточного дисбаланса и балансировка серийных роторов с сокращением числа пусков.
Интуитивный интерфейс для станочной балансировки
Открытие и сохранение выполненных работ
Расчет остаточного дисбаланса изделия
// ВОССТАНОВЛЕНИЕ ПОВЕРХНОСТЕЙ
Напыление, сварка, восстановление
Дополнительное направление старого сайта: газодинамическое и газоплазменное напыление, сварка чугуна и алюминия, технология «Димет» без нагрева поверхности, чтобы не деформировать деталь.
01Программное обеспечение.+
Программное обеспечение "Вектор Станок Про вер. 9.0"
К комплекту прибора ВТБ-2С прилагается наше собственное программное обеспечение для балансировки роторов на станке, адаптированная к особенностям прибора .Программа"Вектор Станок Про вер. 9.0" позволяет производить балансировочные расчёты при балансировке методом пробных грузов. К программе прилагается ряд утилит по работе с векторами, предусмотрен ввод нерасчётных масс, а также имеется возможность проведения этапов балансировки по полученному ДКВ. "Вектор Станок Про вер. 9.0" позволяет применять метод переворота с целью учёта погрешности балансировочных оправок или при балансировке методом модульных сборок. Имеется возможность сохранения и открытия выполненных балансировок. Имеет функцию расчета остаточного дисбаланса изделия, а так же возможность балансировки серийных роторов, что сокращает пуски станка до двух, второй пуск станка является контрольным. Программа обладает интуитивно понятным интерфейсом и очень проста в использовании.
02Восстановление поверхностей+
Восстановление металлических поверхостей методами: Газодинамическое напыление. Газоплазменное напыление. Сварка чугуна, алюминия и т.д. Уникальные технологии, в том числе применение технологии "Димет" без нагрева поверхности. Нет нагрева - нет деформации детали. Подробнее: Здесь
Вторая жизнь ваших механизмов и агрегатов. Выполняют работы специалисты с опытом работы более 10 лет.
Выезд специалиста к Вам. Предварительная консультация по телефону: +7 961 940-69-30

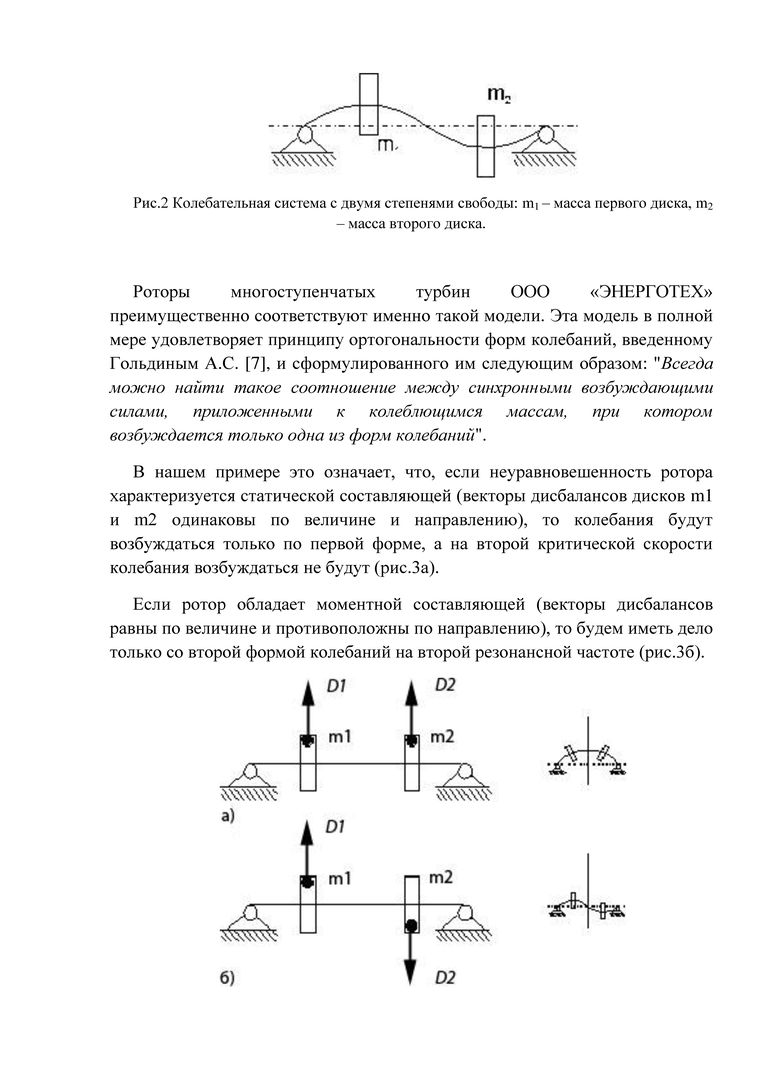

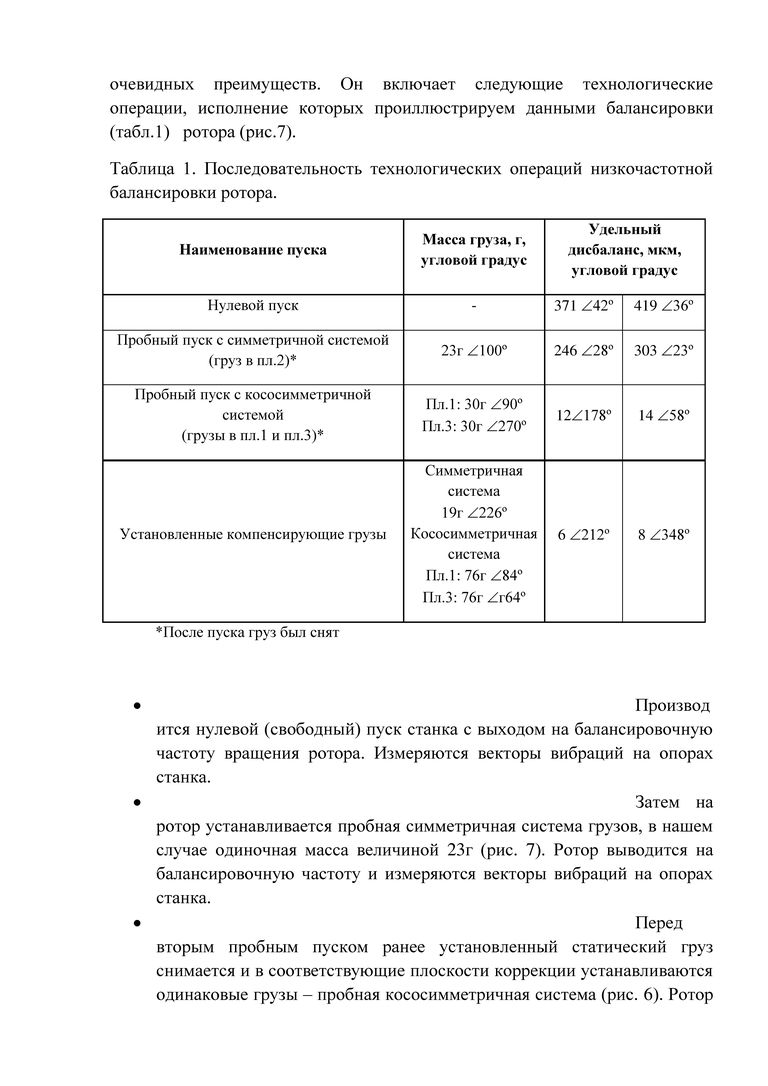

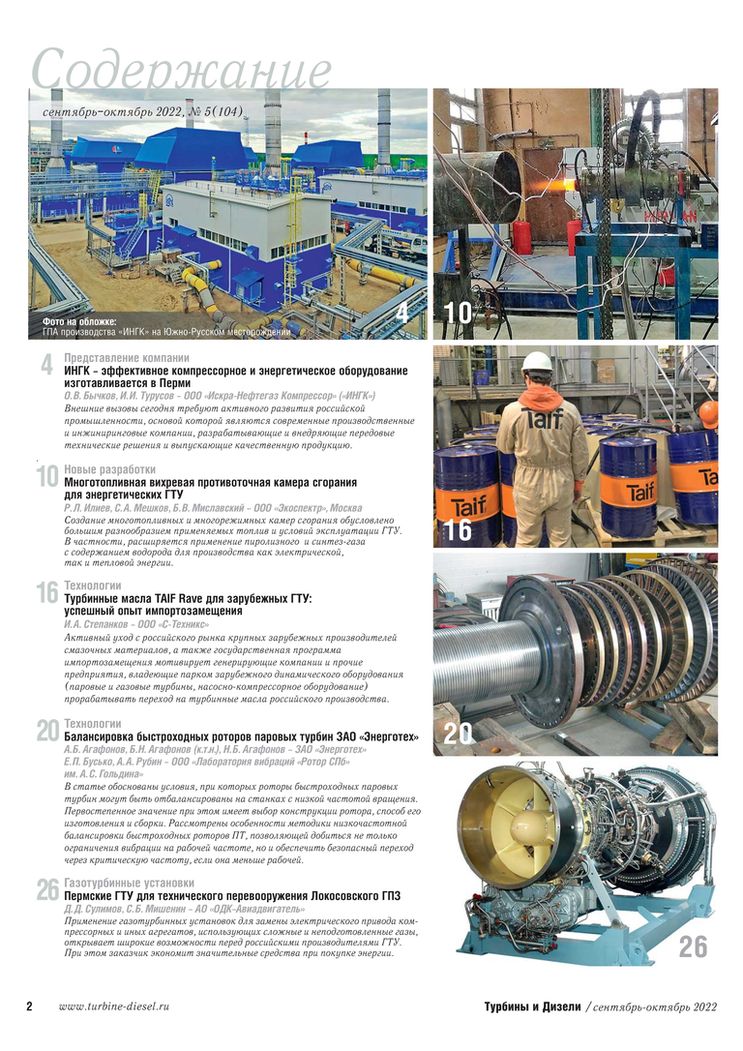

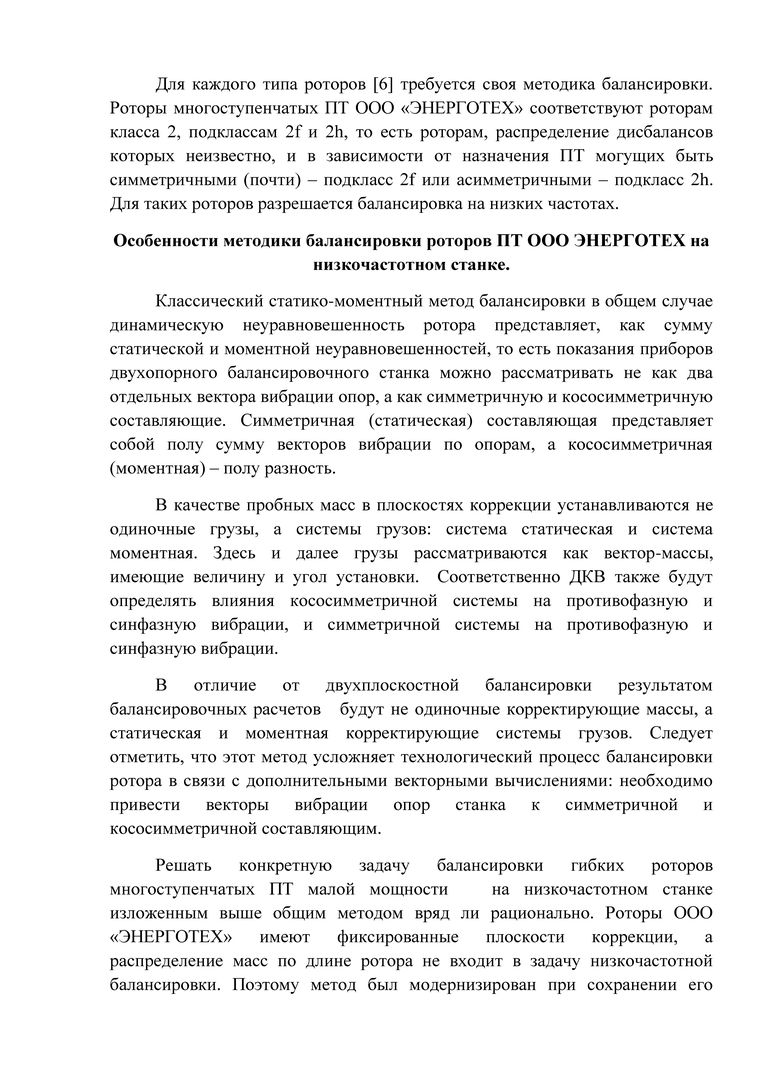

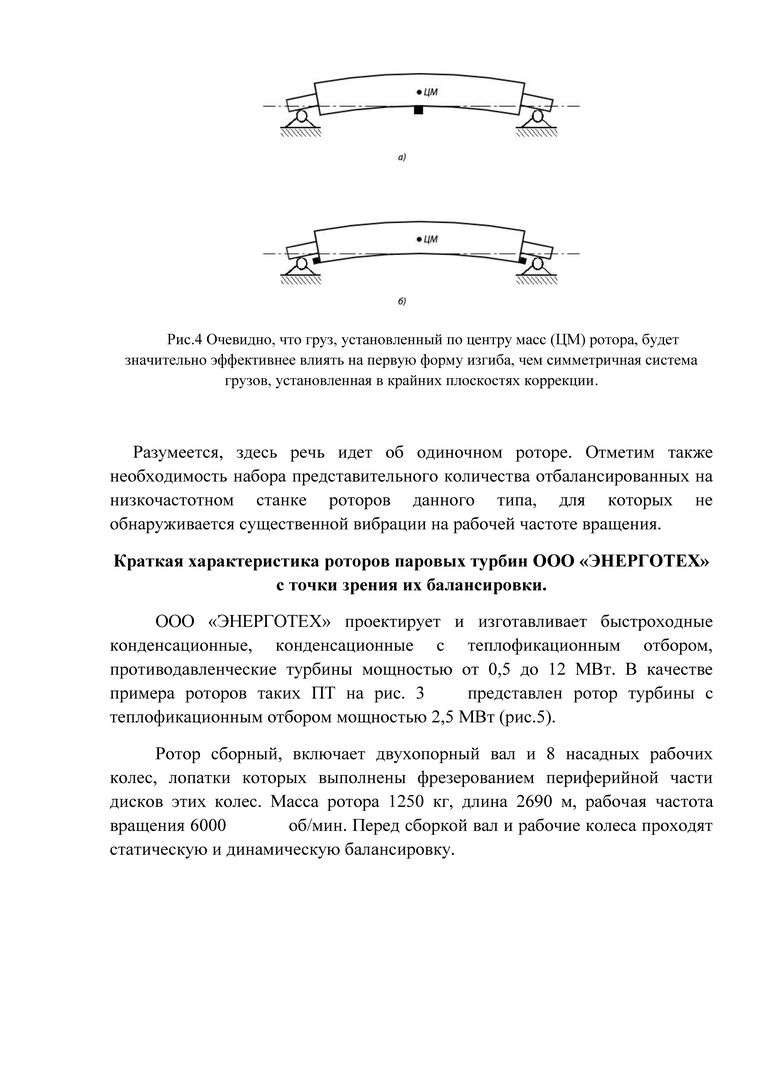

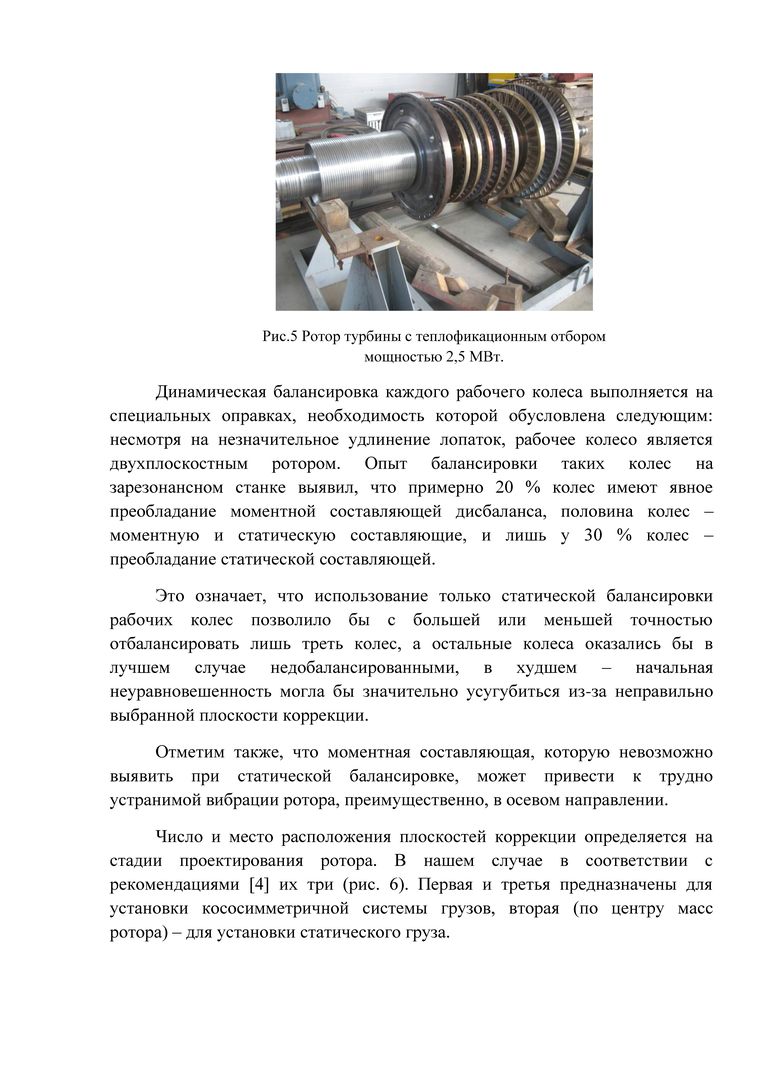

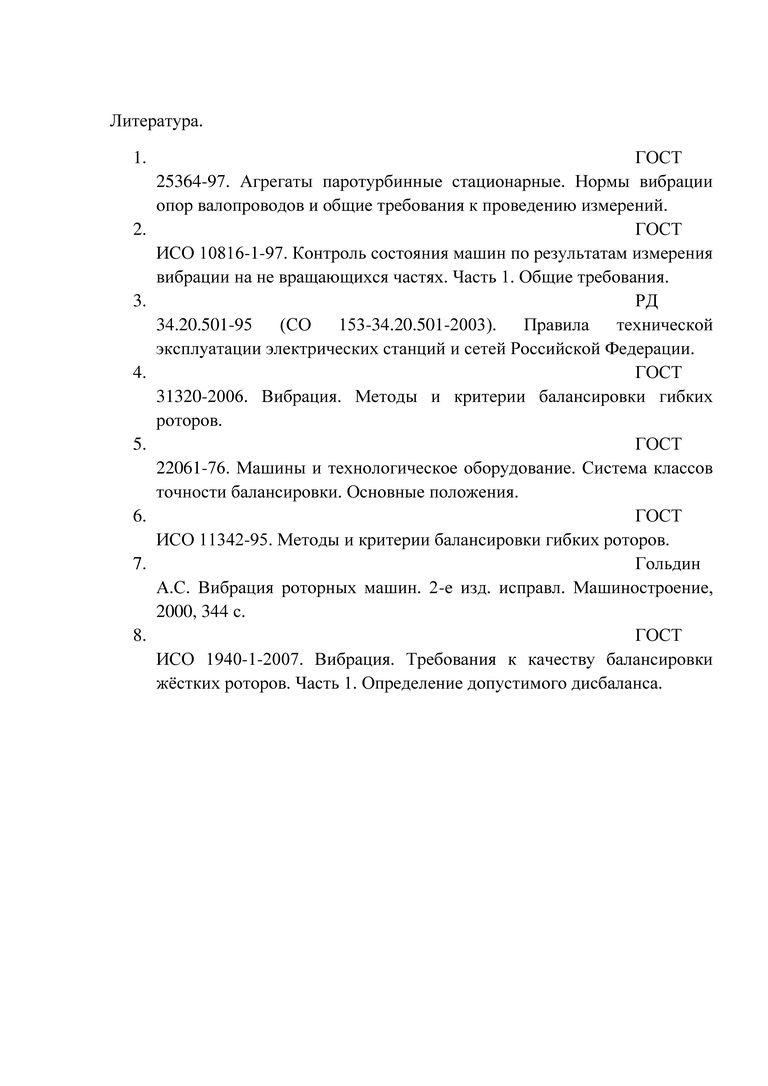

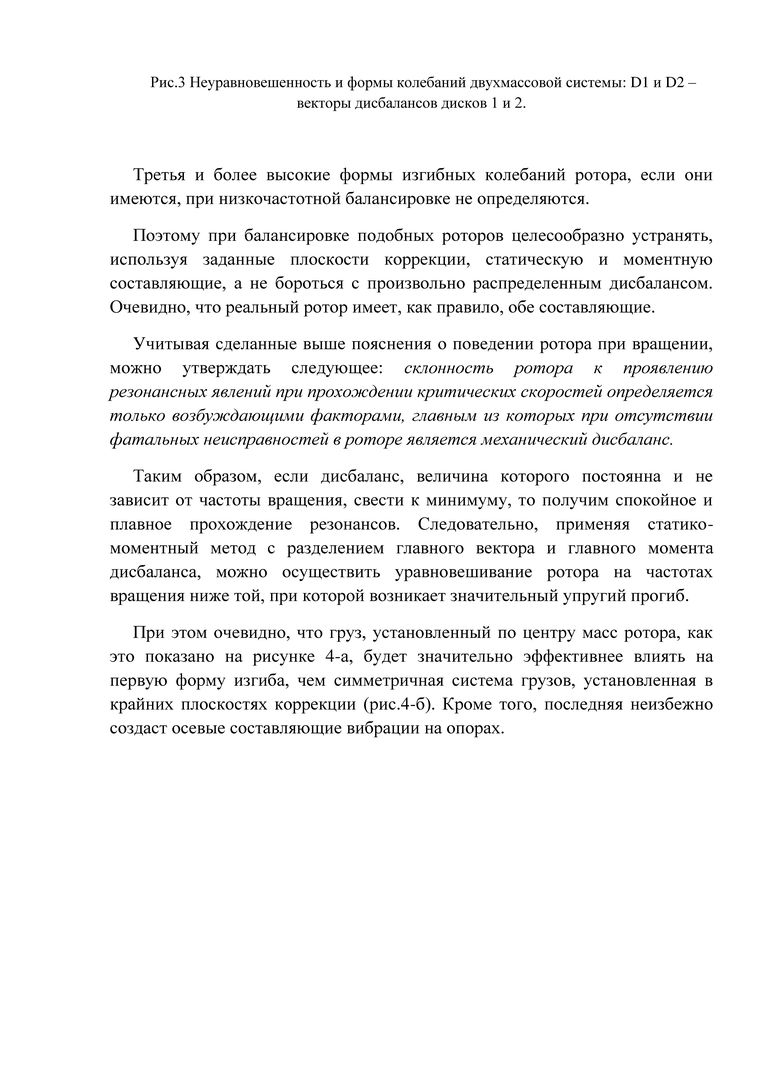

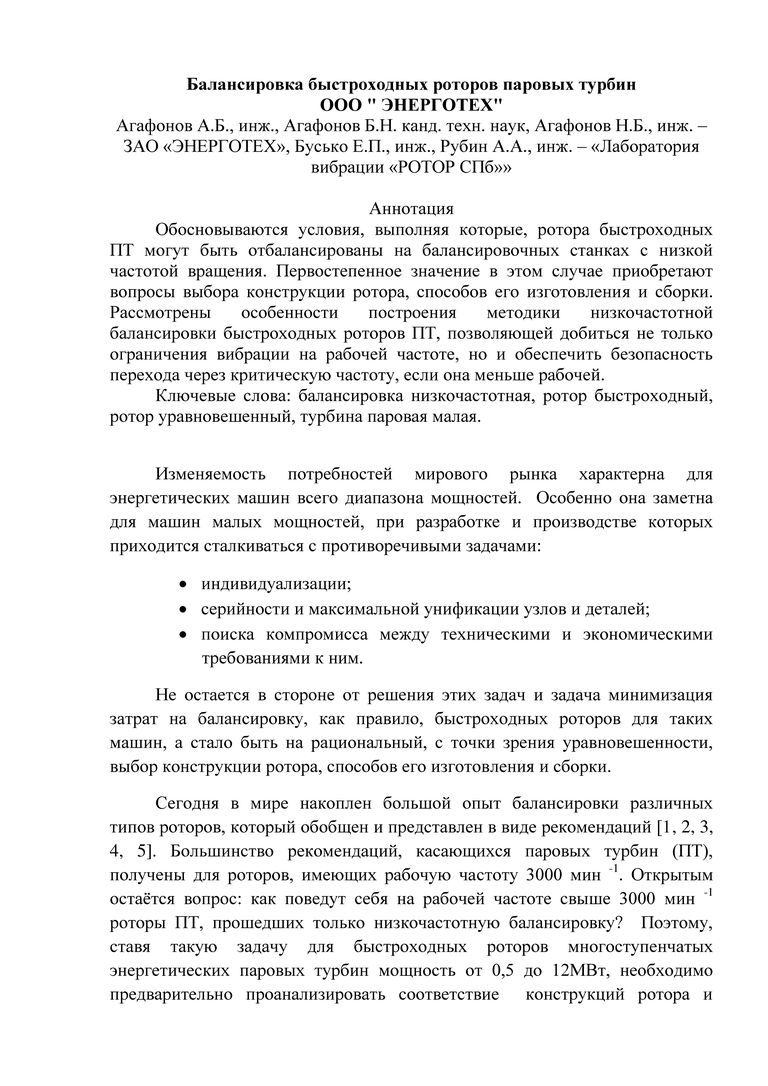

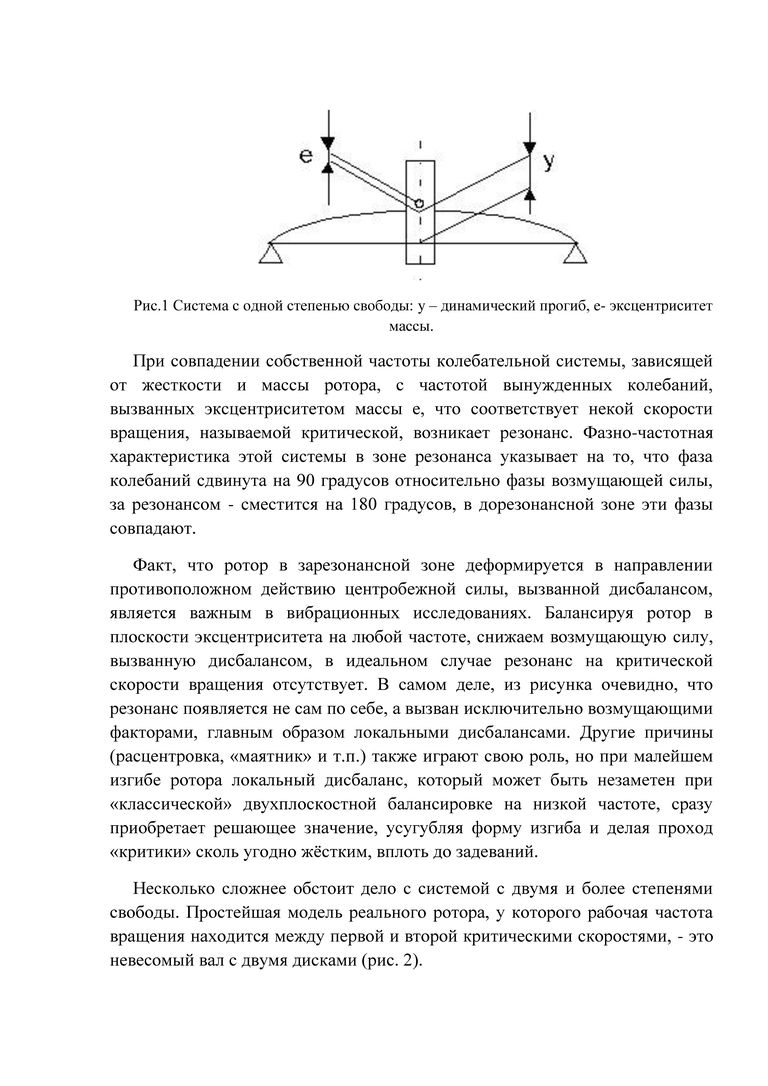

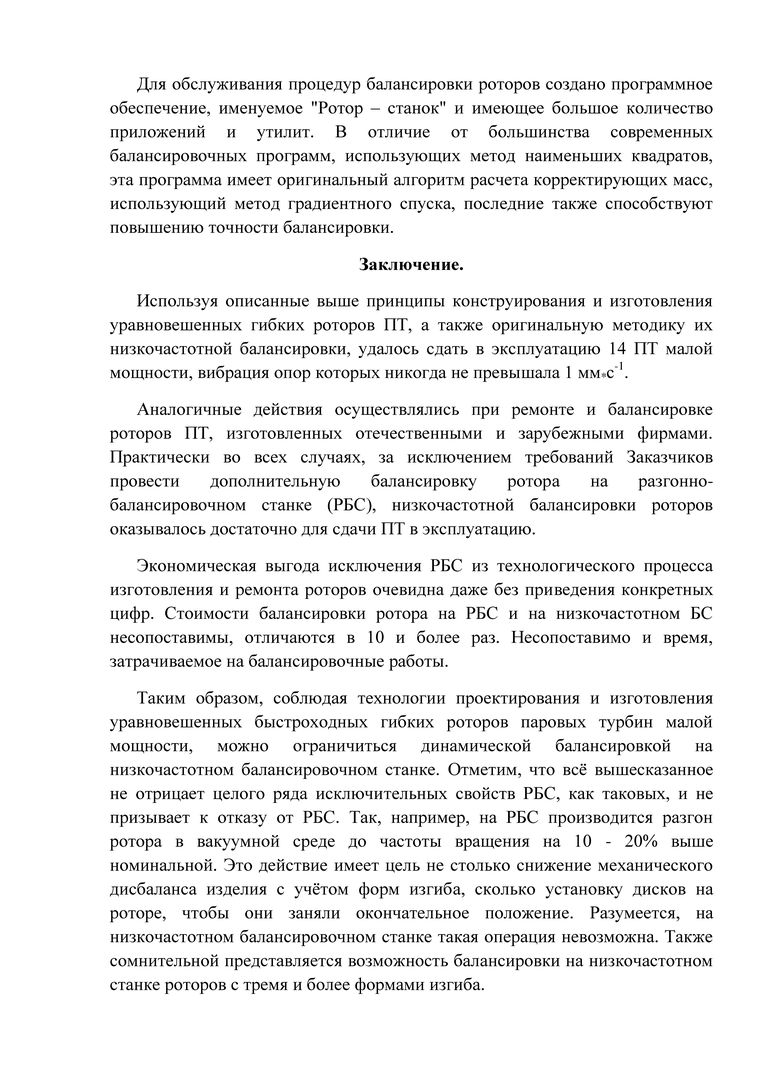

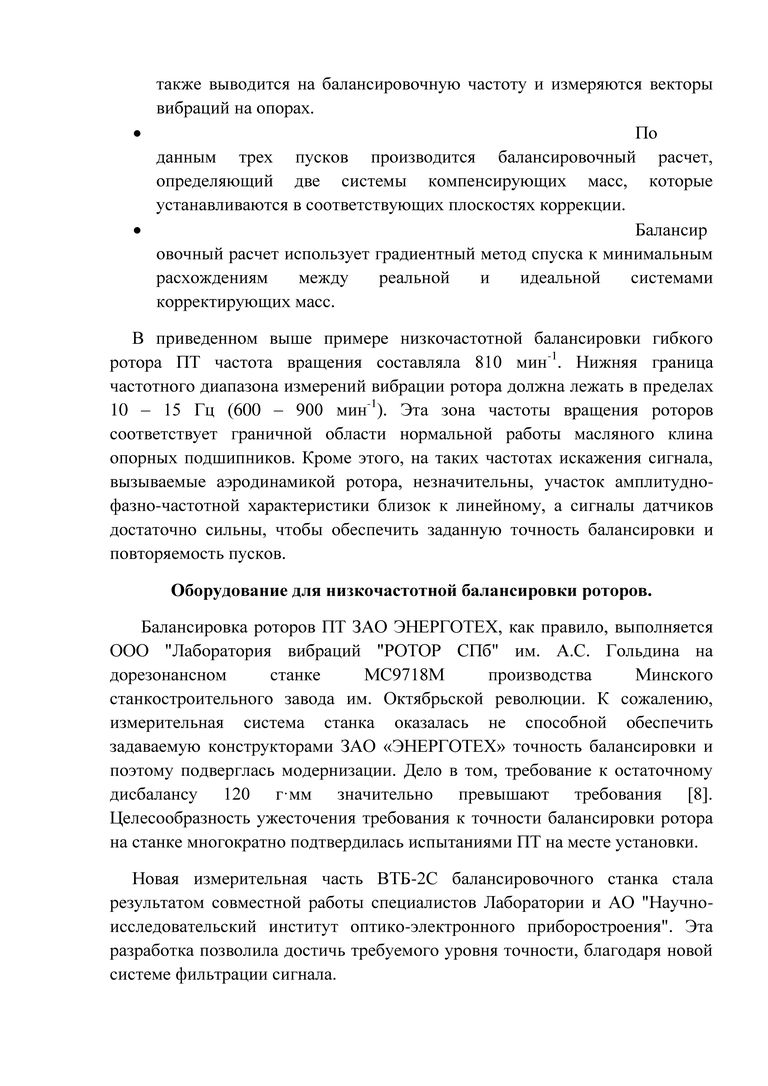

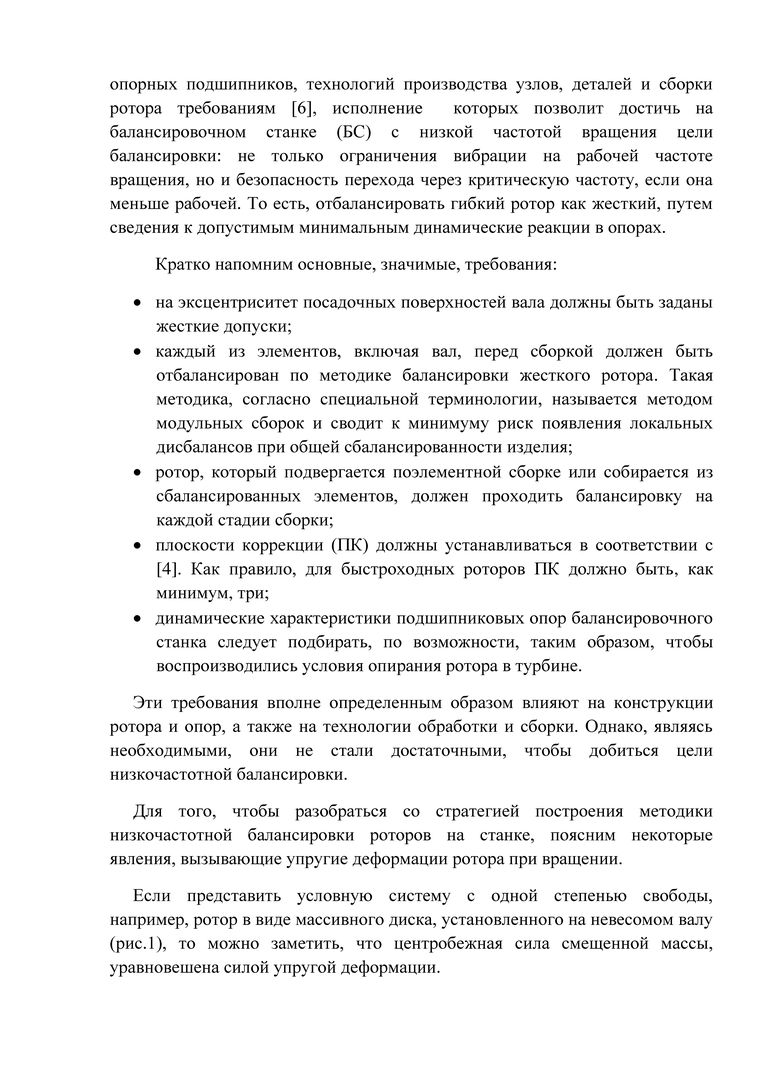

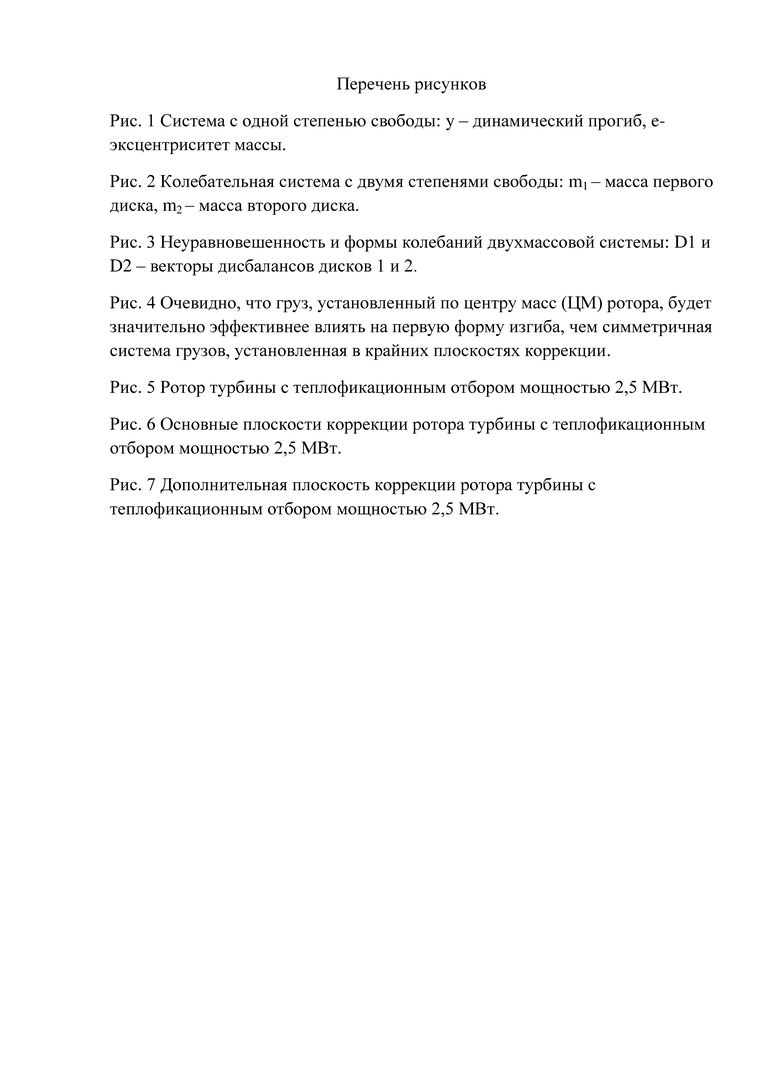

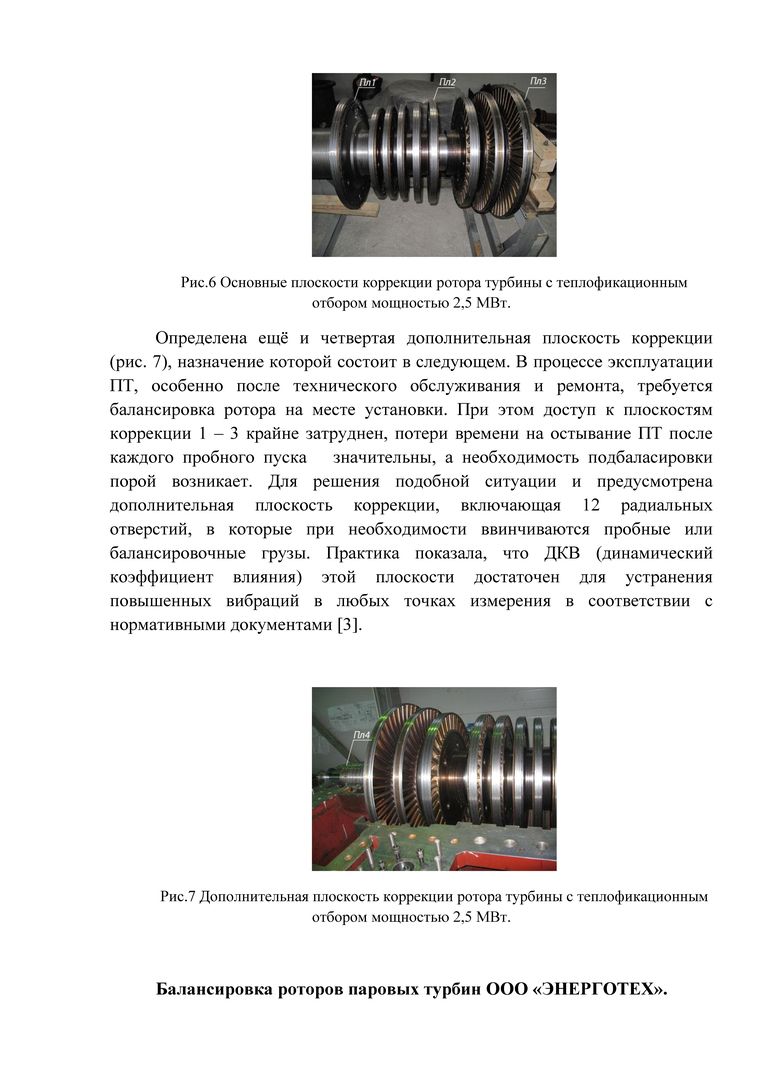

Перенесенный раздел старого сайта: публикация в журнале «Турбины и дизели» №5 за 2022 год и полное содержание статьи в виде сканов страниц.
ЖУРНАЛ // №5 2022
Публикация в журнале «Турбины и дизели»
В старой версии сайта материал был вынесен отдельным разделом «Публикации в прессе и статьи». Здесь сохранены обложка и полный набор страниц статьи, чтобы материалы не потерялись после обновления дизайна.
Для онлайн-оформления заявки нажмите на одну из ссылок выше. В письме укажите наименование оборудования, массу ротора и характер вибрации.
// ОТЗЫВЫ И ПОДТВЕРЖДЕНИЯ

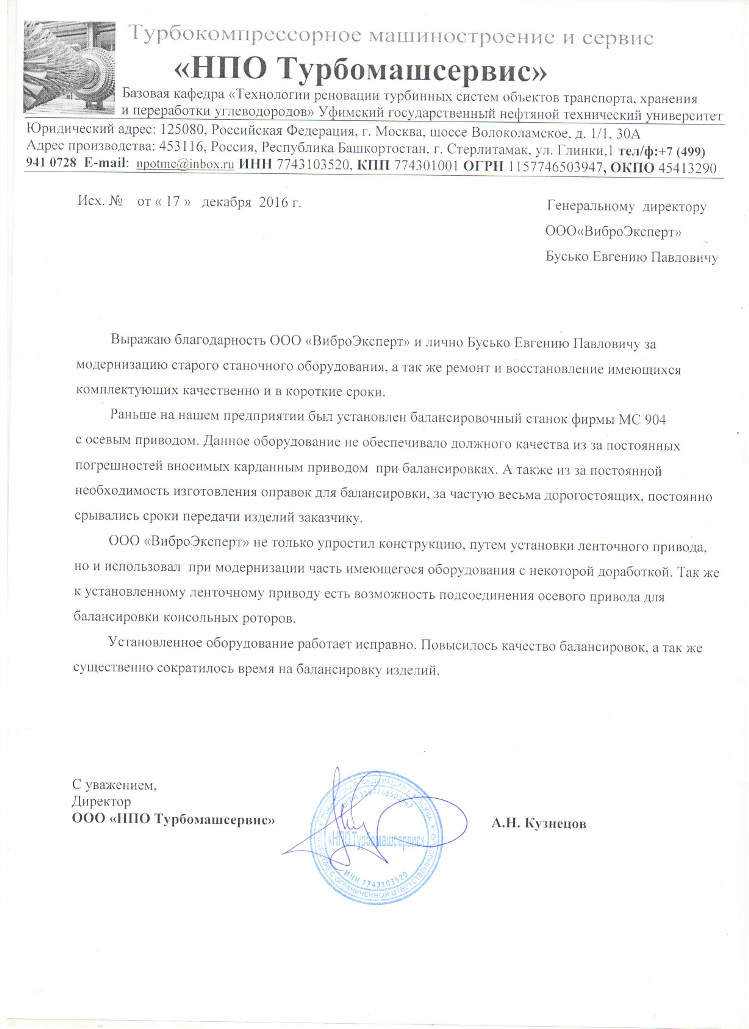

Отзывы заказчиков

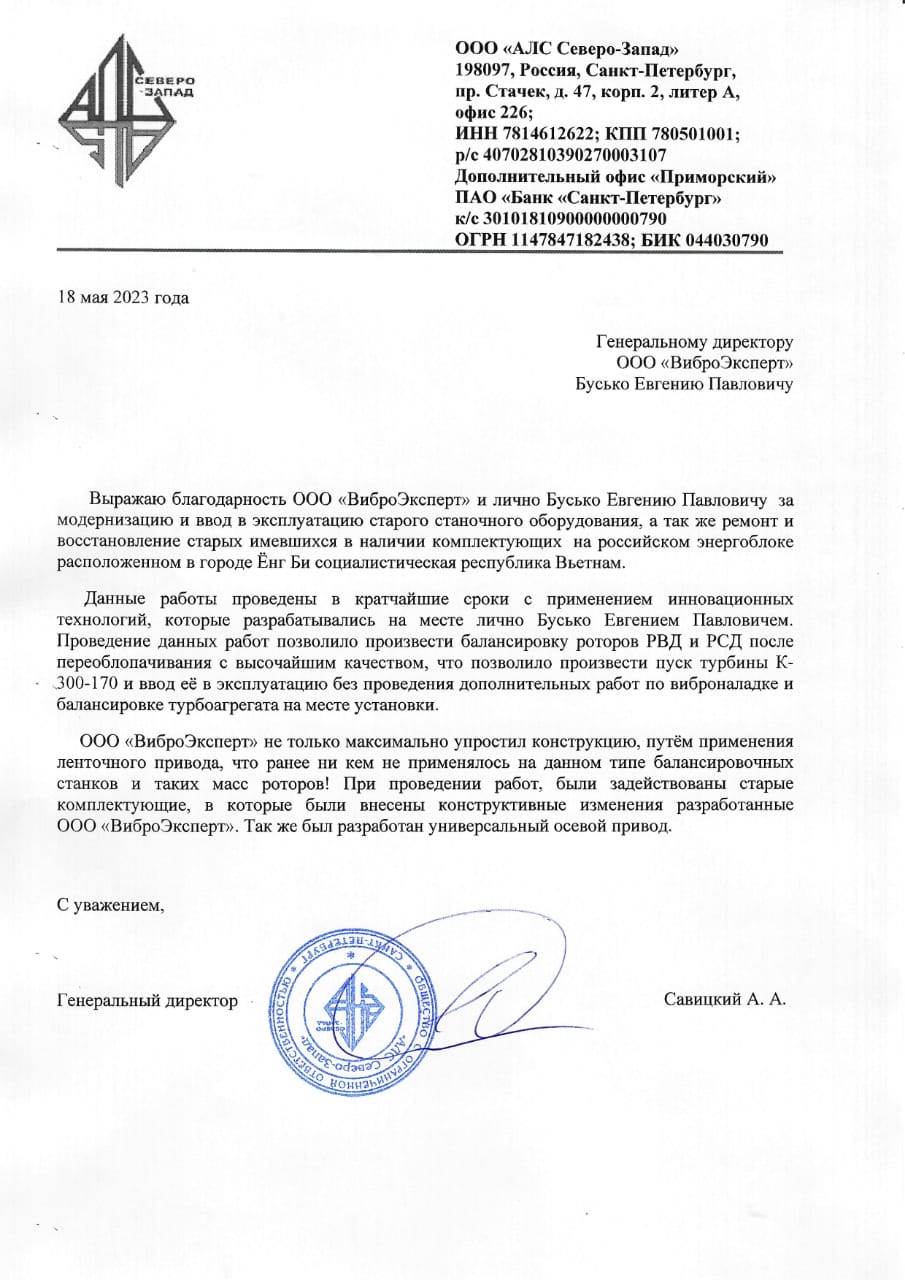

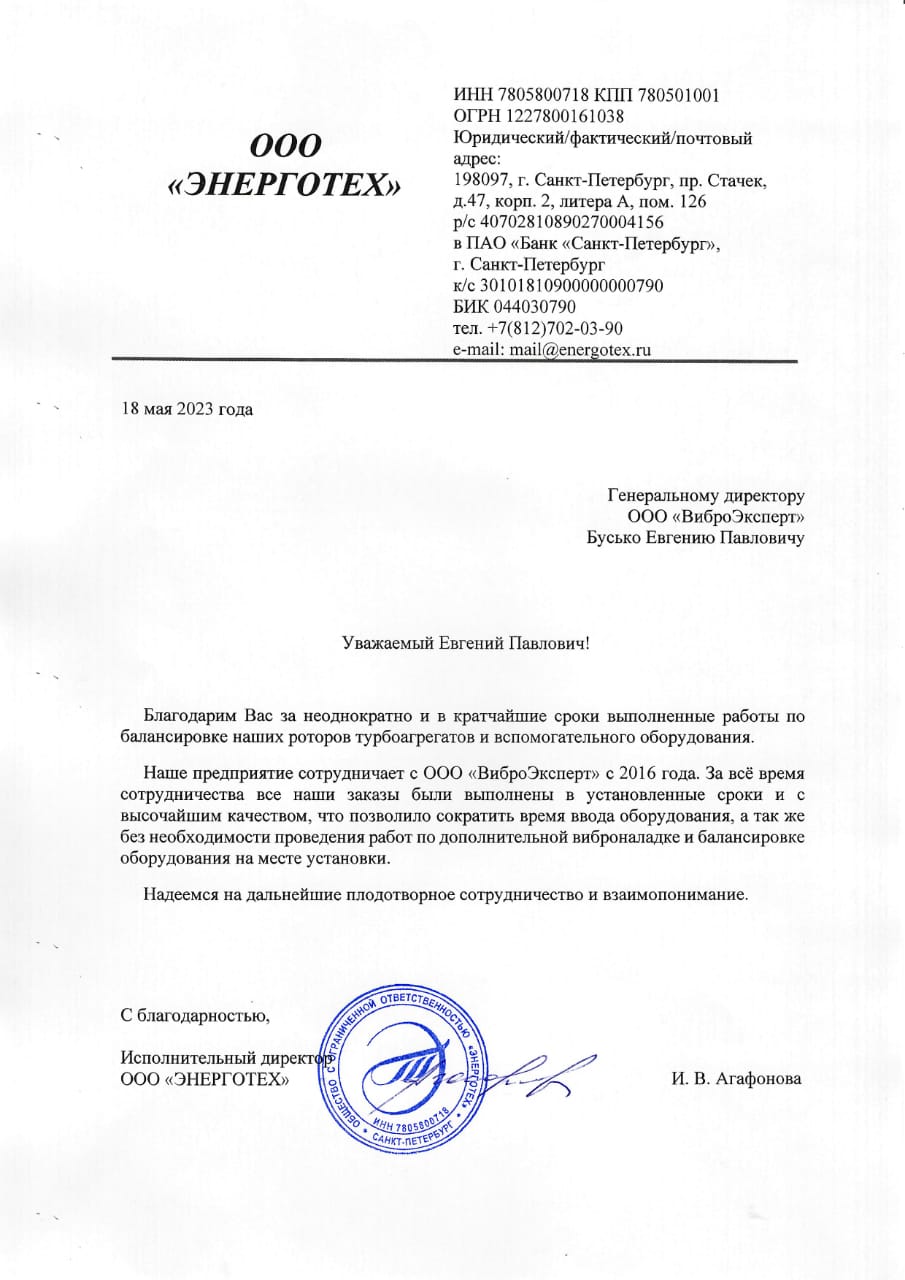

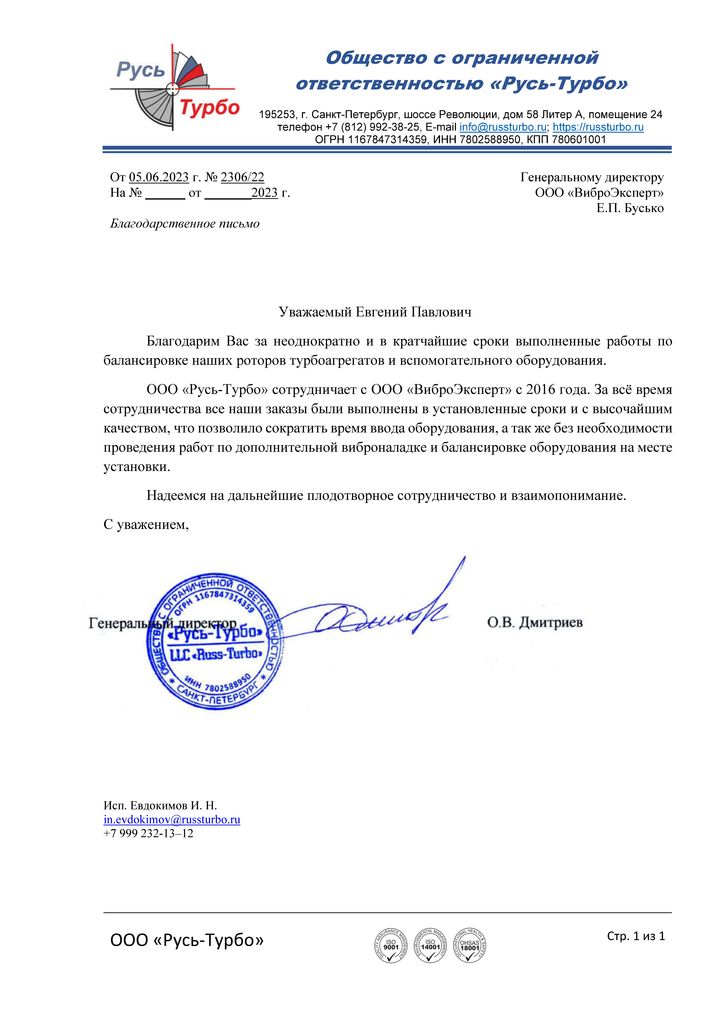

Из старого раздела отзывов перенесены сканы писем и документов. Они открываются как изображения и сохраняют оригинальный вид.
01Отзывы+
// ГОТОВЫЕ ШАБЛОНЫ
Быстрые Пресеты Оборудования
СТАНОК
Ротор дымососа ДН-15 (1.2 т)
Балансировка снятого ротора на стационарном станке по ГОСТ ИСО 1940-1-2007.
ВЫЕЗД
Вытяжной вентилятор (На месте)
Выездная вибродиагностика и балансировка агрегата в собственных подшипниках.
// СПРАВОЧНИК
Часто Задаваемые Вопросы
Какая максимальная и минимальная масса деталей при балансировке на станке?+
Наши стационарные станки позволяют производить динамическую балансировку валов, крыльчаток и роторов массой от 200 грамм до 3.5 тонн (3500 кг) с длиной вала по опорным шеям до 6 метров.
Каковы условия для балансировки на месте (в собственных подшипниках)?+
Необходимо обеспечить постоянный доступ к подшипниковым узлам и вращающимся частям, возможность повторного пуска/остановки оборудования и площадки для закрепления вибродатчиков и приварки корректирующих грузов.
Каковы сроки выполнения работ?+
Стандартный срок виброналадки или станковой балансировки составляет от 1 до 5 рабочих дней с момента согласования технического задания.
